Вакуумная арматура стандарта KF (Kwik-Flange) / NW





KF вакуумное соединениеДля обеспечения быстрого, экономичного и многократного соединения вакуумной арматуры с проходным диаметром от 10 до 50 мм, как правило, применяют вакуумные соединительные элементы стандарта KF (Kwik-FlangeTM).

Компоненты с фланцами данного стандарта успешно работают в диапазоне давлений:
от 1 атм до 1х10-8 торр (мм. рт. ст.) и выдерживают нагрев до 150°С

Их применение является прекрасным решением для построения вакуумных систем, где в процессе работы необходима быстрая и частая разборка и сборка.

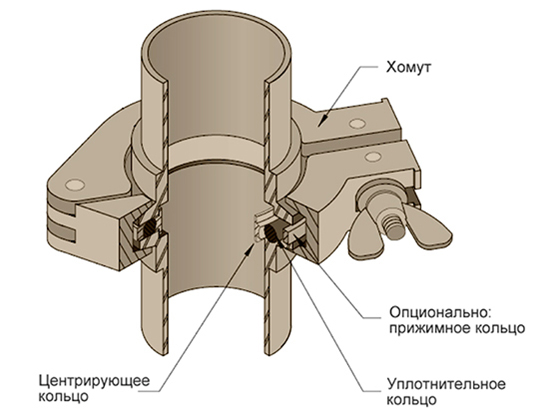

Герметичность при соединении ISO и KF арматуры достигается благодаря равномерному стягиванию витонового уплотнения между двумя фланцевыми соединениями. Стягивание резинового уплотнения осуществляется с помощью  хомута.

Витоновое уплотнение надевается на центрирующее кольцо, у которого внешний край имеет сечение в виде окружности. Внутренний край кольца имеет ребро, которое вставляется во фланцы для соединения, при этом обеспечивается автоматическое центрирование соединяемых деталей. Когда происходит соединение фланцев стандарта KF, поверхность фланцев упирается во внешний край центрирующего кольца. Это как раз и препятствует чрезмерному сдавливанию и разрушению витонового уплотнения.
