Вакуумная арматура стандарта CF (ConFlat)

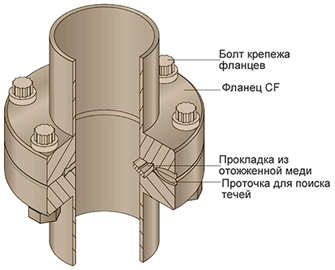

fcfstd1_new.jpgВ системах, которые работают в области высокого вакуума – от 1 атм до 1x10-13 торр, используют соединения по стандарту ConFlat (CF). В данном виде соединения для уплотнения используется плоское медное кольцо из отожжённой бескислородной меди. Данное уплотнение работает при температурах от -200°С до +450°С без нарушения качества уплотнения.

Принцип уплотнения стандарта CF основан на механической деформации прокладки специальными острыми бортами («зубьями»), расположенными в виде окружности на поверхности фланцев. Однако, такой вид уплотнения подразумевает однократное использование медного уплотнительного кольца.

В случае когда необходимо прибегать к частой сборке/разборке соединения может быть использовано уплотнение на базе плоского витонового кольца. Однако при этом предельное давление которое можно достичь спускается с 1x10-13 торр до 1x10-8 торр и рабочий диапазон температур снижается до уровня от 0°C до 150°С.

Стандарт CF, в отличие от KF или ISO, чувствителен к равномерной затяжке болтов. Это необходимо для того чтобы избежать микроперекосов, при которых могут образовываться микротечи.

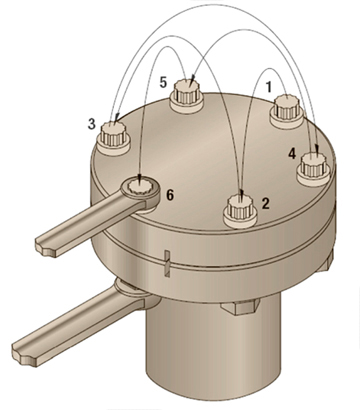

Методика затягивания болтов крепежа соединения CFfcfstd2_new.jpg

Обычно болты подлежат затягиванию строго через один. Причем, делают это постепенно (в несколько подходов), чтобы сохранить по возможности одинаковую степень затягивания болтов. Сила натяжения для всех болтов, в конечном счете, должна быть (по возможности) одинаковой и равной от 10 до 45 Н·м (в зависимости от размера фланца).
