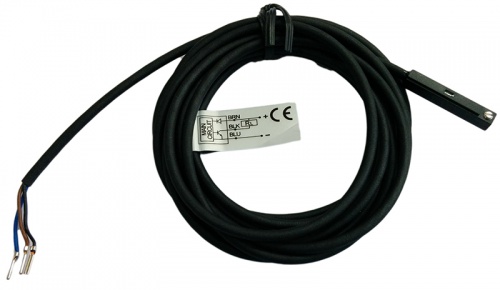

Датчик положения для пневматического клапана с транзистором NPN типа, 5-30 В, красный LED индикатор

Артикул: KT-06N(PS-A-N)
5 040 руб./шт
+ -
В корзину

Точное наличие на складе уточняйте
по тел. +7(495)725-26-28 или
shop@evacuum.ru
Наличие: более 10 шт.
Датчики положения предназначены для определения положения клапана. С их помощью можно узнать: открыт или закрыт клапан в данный момент времени. Также, при необходимости, можно установить дополнительный датчик в среднее положение.


  • Описание

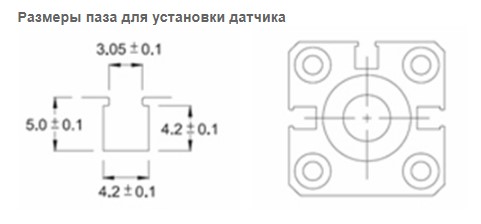

 Датчики положения предназначены для определения положения клапана. С их помощью можно узнать: открыт или закрыт клапан в данный момент времени. Также, при необходимости, можно установить дополнительный датчик в среднее положение. Индикатор положения устанавливается непосредственно на клапан, в паз электромагнитного клапана. Светодиодный индикатор LED соответствующего цвета (красный или зеленый) показывает положение клапана.

Спецификация:

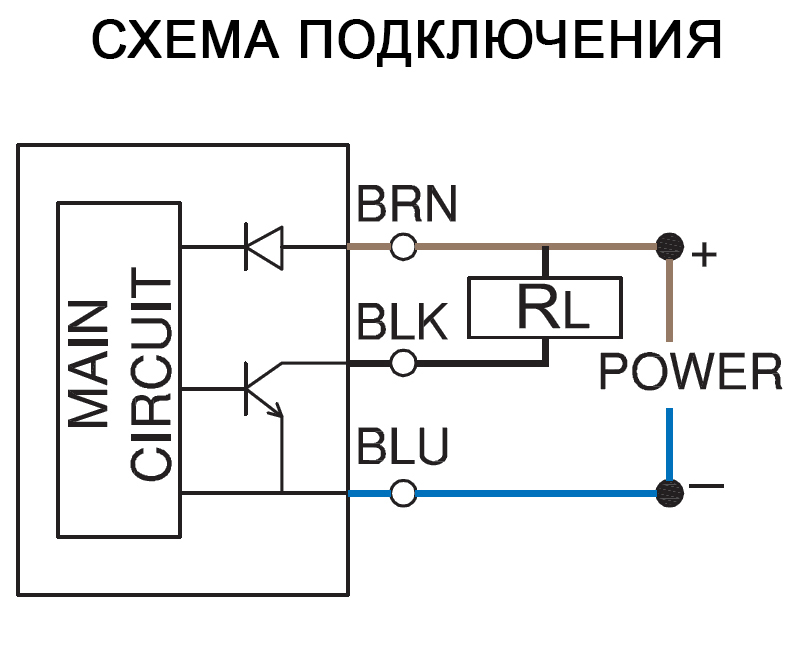

Тип подключения: 3-х проводный
Тип реле: Твердотельное реле, нормально открытое
Тип сенсора: NPN транзистор
Рабочее напряжение: 5~30 В постоянного тока
Коммутируемый ток: 200 мА максимум
Мощность подключаемой нагрузки16 Вт максуимум
Потребляемый ток: 8 мА при 24 В постоянного тока максимум
Падение напряжения: 1В при 200 мА максимум
Ток утечки: 0.01 мА максимум
Тип индикатора: красный светодиод
Тип кабеля: Ø 2.8, 3х жильный
Рабочая частота: 1000 Гц
Магнитная чувствительность (порог срабатывания)230 Гс
Рабочая температура: от 10 до 70°С
Предельное ускорение при ударе350G
Предельное ускорение при вибрации49G
Класс исполнения: IEC 529 IP 67
Защитная цепь: короткое замыкание, неправильная полярность питания, ограничитель перенапряжения

1 - ВНИМАНИЕ! Никогда не превышайте максимальную мощность подключаемой нагрузки! Это может привести к повреждению сенсора и выходу его из строя
2 – измерение проводилось на стандартном магните диаметром 15.5Хдиам. 8Х5 (анизотропный постоянный магнит)
3 – синусоидальная волна в 3х измерениях (X, Y, Z) / 3 раза в каждом направлении / 11 мс
4 – двойная амплитуда 1.5 мм / 10 Гц ~ 55 Гц ~ 10 Гц (длительность 1 минута/ X, Y, Z направления/1 час каждый раз
